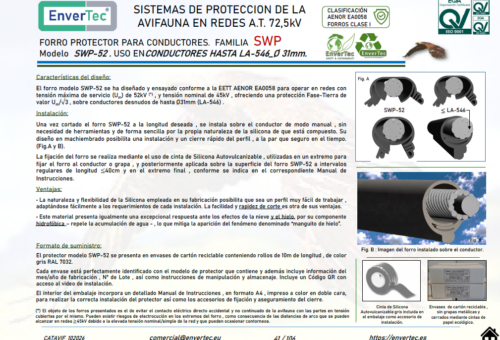

Características del diseño:

El forro modelo SWP-52 se ha diseñado y ensayado conforme a la EETT AENOR EA0058 para operar en redes con tensión máxima de servicio (Um) de 52kV (*) , y tensión nominal de 45kV , ofreciendo una protección Fase-Tierra de valor Um/√3 , sobre conductores desnudos de hasta Ø31mm (LA-546) .

Instalación:

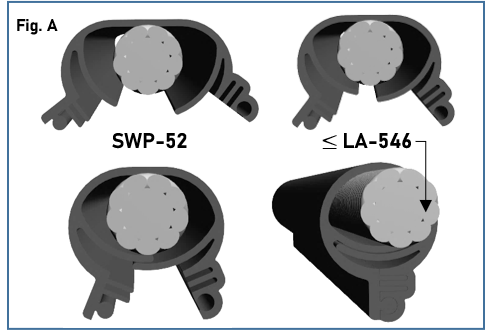

Una vez cortado el forro SWP-52 a la longitud deseada , se instala sobre el conductor de modo manual , sin necesidad de herramientas y de forma sencilla por la propia naturaleza de la silicona de que está compuesto. Su diseño en machiembrado posibilita una instalación y un cierre rápido del perfil , a la par que seguro en el tiempo. (Fig.A y B).

La fijación del forro se realiza mediante el uso de cinta de Silicona Autovulcanizable , utilizadas en un extremo para fijar el forro al conductor o grapa , y posteriormente aplicada sobre la superficie del forro SWP-52 a intervalos regulares de longitud ≤40cm y en el extremo final , conforme se indica en el correspondiente Manual de Instrucciones.

Ventajas:

• La naturaleza y flexibilidad de la Silicona empleada en su fabricación posibilita que sea un perfil muy fácil de trabajar , adaptándose fácilmente a los requerimientos de cada instalación. La facilidad y rapidez de corte es otra de sus ventajas.
• Este material presenta igualmente una excepcional respuesta ante los efectos de la nieve y el hielo, por su componente hidrofóbica – repele la acumulación de agua – , lo que mitiga la aparición del fenómeno denominado “manguito de hielo”.

Formato de suministro:

Los protectores SWP-52 se presentan en envases de cartón reciclable conteniendo rollos de 10m de longitud , fabricados en silicona de color gris RAL 7032.

Cada envase está perfectamente identificado con el modelo de protector que contiene y además incluye información del mes/año de fabricación , Nº de Lote , así como instrucciones de manipulación y almacenaje. Incluye un Código QR con acceso al video de instalación.

El interior del embalaje incorpora un detallado Manual de Instrucciones , en formato A4 , impreso a color en doble cara,  para realizar la correcta instalación del protector así como los accesorios de fijación y aseguramiento del cierre.
